OmapArx插件可以帮助我们在CAD中进行协助设计,通过动态链接库的方式加载到AutoCAD中,拥有与AutoCAD自身几乎相同的编程接口和控制能力。插件使用要求奥维版本不低于8.3.2,同时,用户的vip等级不低于vip1。知识兔支持自定义对象和自定义实体的开发,为用户分享最为强大的二次开发功能。每个版本的CAD与插件之间有较为严格的对应关系,除了32/64位版本区别外,一个插件只支持1-3个版本的CAD。

OmapArx插件图片1

软件功能

1、通过鼠标在CAD中取点和在奥维地图中设置标签,即可快速建立关联点。

2、一键加载奥维对象和地图用户到CAD中,无需数据导入导出。

3、用户数据自动在AutoCAD和奥维地图之间同步。

OmapArx插件图片2

安装方法

方式1:

打开CAD,并加载文档后,按以下步骤操作:

OmapArx插件图片3

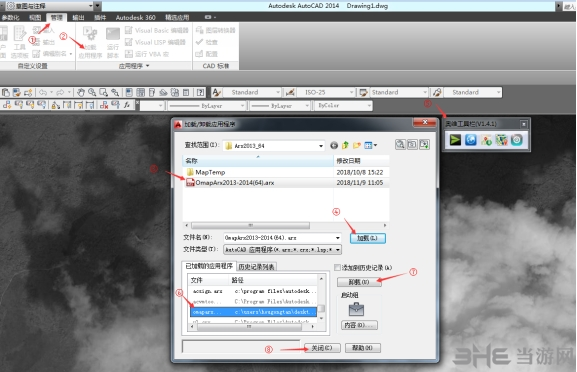

(1)选择工具栏中的【管理】;

(2)知识兔点击就【加载应用程序】,跳出【加载/卸载应用程序】窗口;

(3)如箭头3所示,知识兔选择对应的插件;

(4)知识兔点击加载;

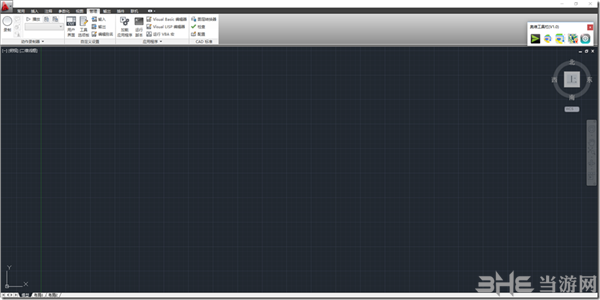

(5)在屏幕的右上方出现如箭头6所示的工具条,即加载成功。

如果知识兔想卸载程序

(6)在【已加载的程序】中,选中OmapArx;

(7)点【卸载】,即完成插件的卸载。

(8)【加载/卸载应用程序】窗口中的【关闭】,完成插件的加载和卸载操作。

方式2:比较简单,即直接将插件拖入CAD中,即完成单次加载过程。

加载过程中,CAD可能会提示如下图所示的安全警告:

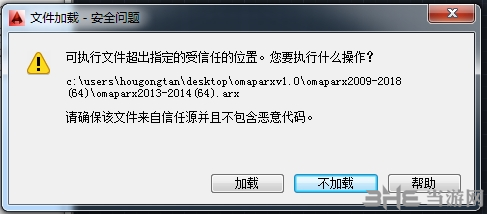

OmapArx插件图片4

用户需要确保插件是从我们官网上下载的,然后知识兔知识兔点击【加载】,在更高的版本中,如果知识兔有【始终加载】的选项,知识兔建议选择该选项。

加载成功后,在奥维地图的搜索框右边会出现如下图所示的按钮,用户发送收藏夹中所选的对象到CAD中。

OmapArx插件图片5

使用说明

工具条中的功能如下:

OmapArx插件图片6

(1):发送CAD中所选的对象到奥维中;

(2):在线加载地图,如果知识兔奥维数据库已经下载好了地图,速度会更快;

(3): 下载地图。知识兔点击后,跳出设置窗口:

OmapArx插件图片7

地图类型:显示奥维当前的地图类型,也是即将生成的地图类型。

地图级别:选择想要下载的地图级别(级别太高可能生成图片失败)。

取图范围:分享两种确定范围的方式

地图名称:如果知识兔没有写名称,则系统默认生成一个id作为文件名。下载的地图存放在文档所在的文件夹下与文件名同名的文件夹内。

知识兔点击【确定】开始下载地图,由于图片可能过大,或者需要从网络下载地图,因此此过程可能很耗时。

(4):下载等高线。知识兔点击后,跳出设置窗口:

OmapArx插件图片8

如何在Omap中下载高程:提示下载高程数据的步骤。

下载级别:可在5-12级中选择(目前能获取到的最大级别为12级)。

精度:选择等高线的间隔

选择方式:分享两种确定范围的方式

点【确定】开始进行下载操作

(5):如果知识兔用户还没为奥维设置好与CAD对应的平面坐标系,则可通过此功能进行快速的设置。用户如果知识兔使用北京54或西安80的坐标系,知识兔建议使用系统默认的精简参数进行设置。

(6):设置断面参数,知识兔根据提示,知识兔设置好断面参数后,可将断面数据传到Omap。

具体操作看视频教程;

(7):知识兔点击【设置】后,跳出如下窗口:

OmapArx插件图片9

视频教程:介绍插件的使用。

重置配置:初始化插件的相关配置。

自动加载插件:勾选后,插件会随CAD的打开自动加载

自动同步对象:当用户在CAD中创建、修改、删除对象的时候,将实时同步到奥维中。

视野跟随模式:包括四种跟随模式。

点显示为图标:在CAD中,点一般默认显示为一个像素的点,该功能是将像素的点显示为图标。

设置图标加载的比例:比如240米(14级)表示一个标签在cad中表示为长宽为240米的图标。

同时图标大小等价于奥维地图14级时的图标大小。

奥维发送对象到CAD时,颜色随层:不勾选的话,颜色随对象本身。

奥维中无绑定级别的文字指定级别为(0表示不显示):奥维中的文字可以设置为不绑定级别,但是CAD中必须指定大小。

知识兔双击显示对象属性:CAD中有默认的知识兔双击事件,勾选后,知识兔双击对象可显示名称和备注。

地图缓存路径:设置底图存放路径

底图最大级别:当超过该级别时,不再从奥维请求地图。

(5)关闭工具栏

如果知识兔关闭了工具栏,知识兔输入命令【OMAP】则会重新调起工具条。

其他说明:

(1)OmapArx插件添加了一个命令:

【OMAP】命令是当用户关闭了工具栏后,知识兔使用该命令重新调起工具条

调整滚轮缩放比例,使之与奥维一致。通过该操作,知识兔可以使cad加载底图时更加清晰。

(2)当用户使用了插件的图标功能后,会在OmapArx插件所在的文件夹生成一个Icon.png的图标,用户如果知识兔有需求,知识兔可以选择其他图标,但必须是同名的32*32位像素的png文件。

(3)奥维工具栏,可浮动在窗口上,知识兔也可以拖放到工具栏中,或者在CAD窗口边上。

(4)文件夹管理功能:

根据不同的文件在奥维收藏夹的[CAD工作空间]下生成子文件夹;每个子文件夹再根据CAD中的图层分类成不同的子文件夹。

奥维发送到CAD中的时候,也会根据文件夹的名称添加到对应的图层下,如果知识兔不存在该文件夹,则创建新的图层。

注意事项

插件一开始会扫描并记录[CAD工作空间]下的文件夹id,其他文件夹也会在操作过程中记录下来。

如果知识兔你单独选择奥维中的对象,而不是文件夹,而插件还没记录到该对象所在的文件夹id的时候(比如新创建的文件夹),则将对象添加到当前图层下。

如果知识兔选择的是文件夹,则不会出现以上问题。
