ACS门禁系统配置软件是一款电脑门禁调试软件，该工具为门禁工程安装时工作人员调试使用，知识兔可以对控制器的多种信息进行控制和调整，适配多种设备。
软件介绍
ACS门禁工程配置软件最新版是款多功能、且使用起来十分安全可靠的ACS门禁工程配置工具，ACS门禁工程配置软件最新版是用来分享给工程安装、调试人员用来配置设备的参数。ACS门禁工程配置软件官方版包括设置TCP/IP控制器的IP地址、网关、通信端口、通信密码，RS-485控制器、RS-485读卡器、电梯控制板、报警控制板的通信地址等。
使用说明
1.1添加控制器
添加以太网控制器可以使用“搜索”，知识兔也可以使用“增加”的方式，一般来说，知识兔使用“搜索”的方式较为直接，添加RS-485类型的控制器只能使用搜索的方式添加，如图 1.1所示：
【控制器类型】
TCP/IPTCP/IP：系统默认，知识兔使用以太网设备时，知识兔选择此项
RSRS–485：使用RS-485通信总线的门禁设备，知识兔选择此项
【串口】
使用RS-485设备时，知识兔选择通信的端口，软件默认为COM1口，如使用COM1.，请作相应选择。串口指示“红色”表示端口关闭，此时须要知识兔点击“打开”，知识兔以保持通信;串口指示“绿色”表示端口已经打开，知识兔可以正常通信。
【搜索】
PC机与门禁设备正常连接后，可直接知识兔点击“搜索”，设备会添加到“控制器列表”中。
PC机与以太网门禁设备的连接，可使用交叉网线把门禁控制器与管理工作站(PC机)的网卡直接相连，知识兔也可以采用对等网线把门禁控制器连接到集线器或交换机上。
PC机与RS-485门禁设备的连接，要通过转换器相连，485A端与485B端不能调反，否则不能正常通信。RS-485门禁设备，出厂地址均为“1”，只能将控制器逐台连接，更改成不同的通信地址后，才能在同一条通信总线上，搜索所有的门禁设备，不然不能正常搜索到设备。
【增加】
使用手动的方式，逐台添加控制器。只适用于以太网控制器，RS-485控制器不能用这种方式。
【删除】
删除“控制器列表”中的设备。

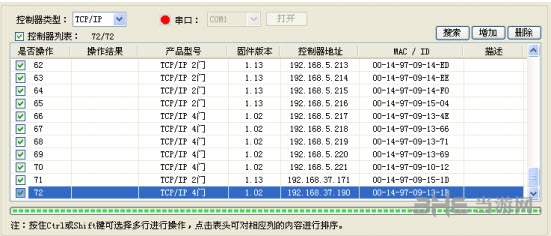

【控制器列表】
列表中罗列出各种控制器的型号、版本号、控制器的地址，知识兔点击表头上的每列，知识兔可以对控制器进行排序，在“是否操作”列中，知识兔可以勾选相应的行来选择操作。

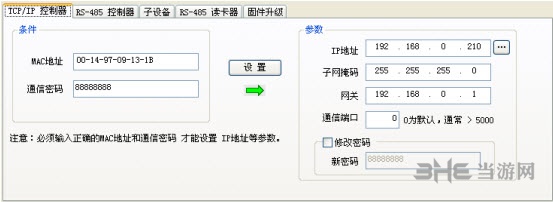

1.2TCP/IP控制器
更改TCP/IP控制器的IP地址，如图 1.2示，知识兔可以记下机身上的MAC地址码，在“条件”栏中填入相应的MAC地址，再在“参数”栏中，填入要更改的IP地址，知识兔点击“设置”即可完成IP地址的更改。也可以先搜索上设备，再在“控制器列表”栏中选中设备(参照1.2添加控制器)，再更改参数完成修改。
【条件】
MAC地址：每台TCP/IP控制器，机身上都贴有唯一的MAC地址编码;
通信密码：每台TCP/IP控制器，都有一个通信密码，知识兔以保证通信的安全性。出厂默认为
88888888，如通信密码错误，上位机管理软件将不能与门禁控制器通信。如忘记通信密码，可使用硬件恢复出厂的方式，将通信密码恢复成出厂的默认配置，详情请查阅“硬件说明书”。
【参数】
IP地址：更改成能与上位机通信的，指定的IP地址
子网掩码：常规无须更改
网关：更改成门禁控制器所在网段的网关
通信端口：门禁系统指定的端口，常规无须更改
修改密码：选择“修改密码”后，知识兔可以对门禁控制器的通信密码进行设置，常规无须更改
1.3 RS-485控制器
更改RS-485控制器的通信地址，如图 1.3所示，知识兔可以记下机身上的ID号，在“条件”栏中填入相应的ID号，再在“参数”栏中，填入要更改的通信地址，知识兔点击“设置”即可完成IP地址的更改。
【条件】
控制器ID：每台RS-485控制器，机身上均贴有一张控制器ID号 原地址：显示控制器原来的通信地址
【参数】
新地址：填入要更改的通信地址

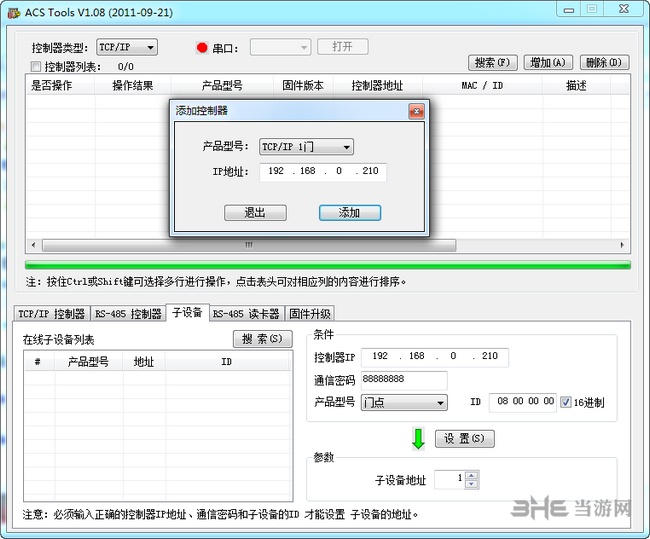

1.4 子设备
“子设备”栏是用来设置以太网八门系统的“主控制器”下的“子设备”地址，知识兔适用于门控制器、电梯扩展板、报警扩展板，如图 1.4所示。
对于“子设备”地址的设置方式，知识兔可以采用“搜索”的方式获得“子设备列表”来更改地址，也可采用填入机身上的“ID号”，直接更改地址。
“主控制器”与“子设备”是采用RS-485的通信方式，所以485A端与485B端不能调反，否则不能正常通信。
“子设备”出厂地址均为“1”，只能将“子设备”逐台连接，更改成不同的通信地址后，才能在同一条通信总线上，搜索所有的门禁设备，不然不能正常搜索到设备。
【条件】
控制器IP：填入以太网八门门禁系统的主控制器的IP地址 通信密码：填入以太网八门门禁系统的主控制器的通信密码
产品型号：选择相应的产品型号
ID：每台设备的机身均贴有一张ID标签
使用串口：如不采用主控制器的RS-485接口来设置子设备的地址，而使用连到电脑串口的RS-485转换器来连接子设备，则须要勾选此项
16进制：与十进制的转换，默认勾选为16进制 【参数】
子设备地址：子设备的RS-485通信地址，如主控制器只支持8个子设备，则子设备的地址只能设为1-8之间的数值。
1.5 RS-485读卡器
“RS-485读卡器”出厂地址均为“1”，只能将“RS-485读卡器”逐台连接，更改成不同的通信地址后，才能在同一条通信总线上，搜索所有的门禁设备，不然不能正常搜索到设备。
对于“RS-485读卡器”地址的设置方式，知识兔可以采用通过门禁控制器“搜索”的方式获得“在线读卡器列表”来更改地址，如图 1.5所示。
“门禁控制器”与“RS-485读卡器”是采用RS-485的通信方式，所以485A端与485B端不能调反，否则不能正常通信。
【条件】
控制器IP：用来连接RS-485读卡器的门禁控制器的IP
通信密码：用来连接RS-485读卡器的门禁控制器的通信密码
使用串口：如不采用控制器的RS-485接口来设置读卡器的地址，而使用连到电脑串口的RS-485转换器来连接读卡器，则须要勾选此项
ID：RS-485读卡器的机身ID号
【参数】
读卡器地址：RS-485读卡器的通信地址

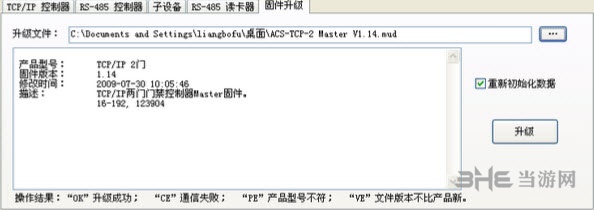

1.6 固件升级
此功能主要用于对支持远程升级的设备进行固件(Master)升级， 如图 1.6所示，知识兔选择升级文件后，再配置右侧的参数，即可知识兔点击“升级”完成升级操作。
重新初始化数据：升级后对设备的数据进行初始化
